GoPro HD HERO2 カメラマウント(台座) x 「RIFFE E-120X」

カーボン・プレート(CFRP): Dimension (mm): 166.0 113.0 52.0 81.0 62.0 19.2 t2.0 1xΦ4.0 2xΦ5.0

ゴム・シート: Dimension (mm): 102.0 24.0 t1.0 2xΦ5.0
レニー・ネジ,ナット(ガラス繊維強化プラスチック): M4x12

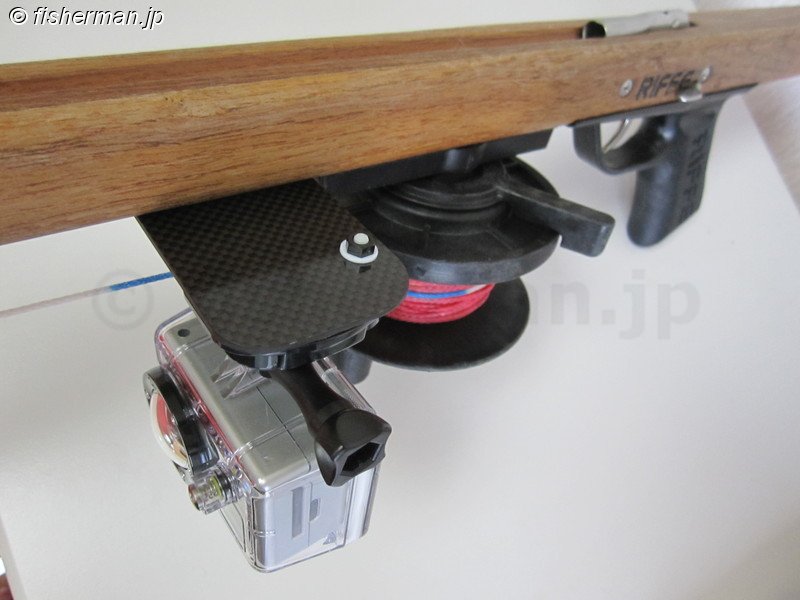

組み立て

注意点

  • カーボン・プレートの1x内角(270度)、5x外角(90度)は丸める ← 微細キズからの破断防止
  • 「GoPro HD HERO2」のハウジングが衝撃で開くのを防止するため結束バンド(リピートタイプ)で縛る
  • 「ストックとリールをとめているボルト」と「GoProハウジング」をダイニーマラインでつなぐ ← カメラ脱落防止
  • M4ネジ穴位置は正確にする
