KiCad 試用 > ファイル一式

1. Download

KiCad 試用 > 設定

1. メニュー表記を日本語 > 英語にする

KiCad 試用 > 回路図エディタ （Eeschema）

1. 背景を白色に設定する
2. 抵抗を配置、ネットネーム割り当て > ネットリスト生成（.net）
3. 回路図

KiCad 試用 > 部品割り付け （CvPcb）

1. ネットリスト読み込み > 使用する部品（形状）を割り付ける > コンポーネントファイル生成（.cmp）
2. 1608サイズ（0603）の表面実装抵抗（Surface Mount Resistor）を割り当てる

KiCad 試用 > 基板設計（Pcbnew）

1. ネットリスト、コンポーネントファイルを読み込む
2. 部品を配置、ラッツネットを手動配線、外形線の書き入れ

KiCad 試用 > ガーバーファイル出力（Plot）

1. 基板作成に必要な層を出力する
2. メタルマスク（自動実装用）を製作するにはPaste層（クリームハンダ）は必要

KiCad 試用 > ドリルデータ出力（Plot）

1. 基板工場の仕様に合わせる
2. ドリル径精度に関わる設定は重要
3. メタルマスクはレーザーで穿孔するが、基板は規格の金属ドリルで貫通させる

KiCad 試用 > ガーバーファイル確認（GerbView）

1. レイヤーの組み合わせを替えて何度も確認する

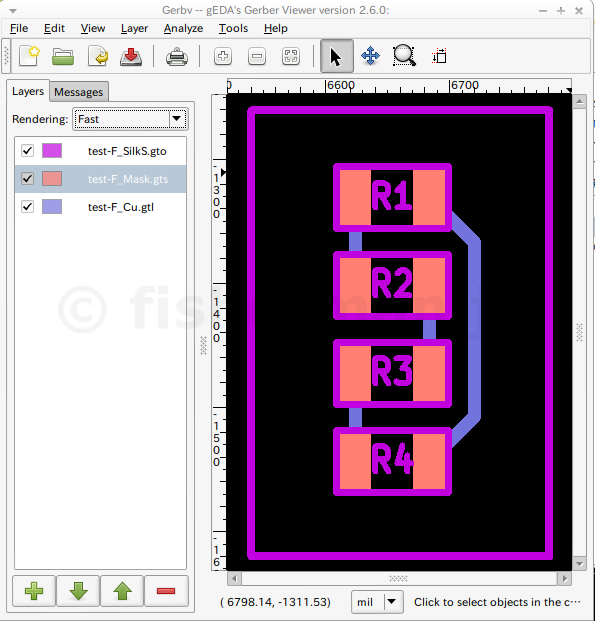

KiCad 試用 > ガーバーファイル確認（Gerbv）

1. 別系統のガーバービュワーでも確認する
2. ガーバー図
